ИРВИС-РС4-Пар


О вихревых расходомерах вообще.

О расходомерах ИРВИС в частности.

Вихревые расходомеры-счетчики ИРВИС-РС4-Пар предназначены для измерения объемного (массового) расхода, объема (массы) водяного пара, воздуха, неагрессивных горючих и инертных газов, при температуре от минус 40 до плюс 250оС, абсолютном давлении от 0,05 до 1,7 МПа с динамической вязкостью от 6×10-6 до 35×10-6 Па×с, приведенных к стандартным условиям, передачи данных по цифровому интерфейсу при использовании расходомеров-счетчиков в качестве средств коммерческого и технологического учета в установках коммунальных и промышленных предприятий, в системах АСУТП, телеметрии и диспетчеризации.

В качестве детектора вихрей использован датчик пульсации давления (ДДП), поскольку датчик типа ППС не способен работать при высоких температурах и влажности. Поэтому нижний предел измерения расхода достаточно высок.
Для выбора диаметра Первичного преобразователя можно воспользоваться программой выбора Ду для приборов с ДДП.

Расходомер-счетчик состоит из Первичного преобразователя, Блока питания и искрозащиты, датчиков температуры и давления и соединительного кабеля.

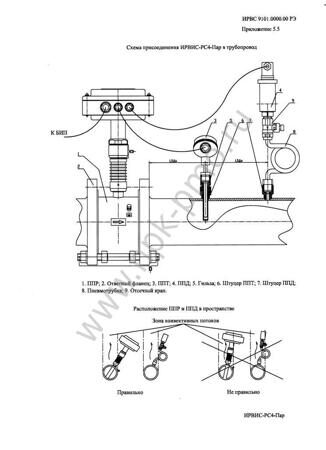

Конструкция РС4-Пар.
В Первичный преобразователь входят:
- первичный преобразователь расхода (детектор вихрей),
- платы сигнального процессора и блока обработки сигналов.

В Блок питания и искрозащиты входят:
- блок индикации с кнопками управления (по заказу),
- барьер искрозащиты,
- регистратор информации,
- блок питания сетевой.



Дополнительно может быть укомплектовано (по заказу):

Прямолинейным измерительным участком (до и после расходомера-счетчика),
универсальным турбулизатором,
многоканальным регистратором информации,
устройством бесперебойного питания,
дополнительным монтажным кабелем.





 Для подготовки рекомендаций и коммерческого предложения по поставке расходомера-счетчика пара необходимо заполнение Опросного листа.





Схема подключения Первичных преобразователей расхода, температуры и давления.



   По всем остальным характеристикам, техническим параметрам и эксплуатационно-функциональным возможностям расходомер-счетчик пара идентичен расходомеру-счетчику газа ИРВИС-РС4.

- Техническая документация - Руководства по эксплуатации, протоколы обмена, нормативная документация (с сайта компании ИРВИС)
- Инструкции и программы (с сайта компании ИРВИС)
- Опросный лист (полнопроходной)

Комплектация, стоимость и заказ расходомеров-счетчиков ИРВИС-РС4.

Прежде чем узнать стоимость того или иного расходомера-счетчика, посмотрите - что может... подробнее...
