Насосы центробежные горизонтальные с колесом закрытого типа предназначены для перекачивания бытовых, промышленных сточных вод и других загрязненных жидкостей или чистой воды с водородным показателем рН от 6 до 8,5, плотностью до 1050 кг/м3, с кинематической вязкостью не более 1х10-6м2/с, температурой до 353К (800С), с содержанием абразивных взвешенных частиц не более 1% по объему, размером до 6 мм и микротвердостью не более 9000 Мпа. Максимальный размер неабразивных взвешенных частиц зависит от проходного сечения проточного канала рабочего колеса.
Насосы могут изготавливаться с сальниковым или торцовым уплотнением.
Электронасосный агрегат СД может быть изготовлен по заказу потребителя во взрывобезопасном исполнении для работы во взрывоопасных помещениях всех классов, кроме В-1.
Данные насосы применяются в различных отраслях промышленности, сельского хозяйства, в системах канализации, водоснабжения.
Значение букв и цифр в условном обозначении электронасосного агрегата (насоса)
СД - центробежный горизонтальный
СДВ - центробежный вертикальный
СДП - центробежный полупогружной
Первое число - подача в м3/ч
Второе число - напор в м
Индексы «а» и «б» - агрегаты (насосы) с уменьшенным по диаметру рабочим колесом
УХЛ - климатическое исполнение;
4 - категория размещения агрегата при эксплуатации.
Пример условного обозначения агрегата типа СД горизонтального одноступенчатого с подачей 450 м3/ч, напором 56м, климатического исполнения УХЛ4:
Агрегат СД450/56-УХЛ4
Центробежные вертикальные насосы типа СДВ и полупогружные типа СДП предназначены для перекачивания бытовых, промышленных сточных вод и других загрязненных жидкостей или чистой воды с водородным показателем рН от 6 до 8,5, плотностью до 1050 кг/м3, с кинематической вязкостью не более 1х10-6м2/с, температурой до 353К (800С), с содержанием абразивных взвешенных частиц не более 1% по объему, размером до 6 мм и микротвердостью не более 9000 Мпа. Максимальный размер неабразивных взвешенных частиц зависит от проходного сечения проточного канала рабочего колеса.
Насосы могут изготавливаться с сальниковым или торцовым уплотнением.
Электронасосный агрегат может быть изготовлен по заказу потребителя во взрывобезопасном исполнении для работы во взрывоопасных помещениях всех классов, кроме В-1.

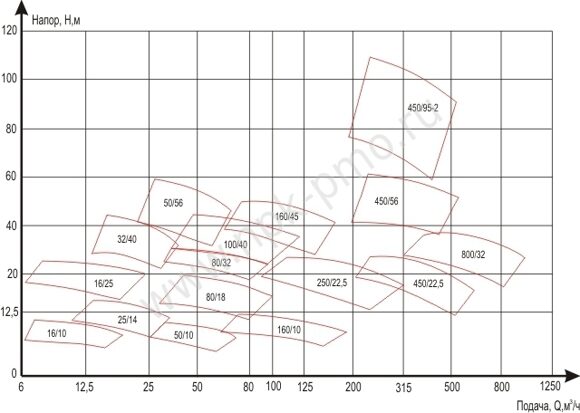

=== Габаритные и присоединительные размеры насосов СД ===
|
Типоразмер
насоса
|
N, кВт, /
C-1
|
Подача,
м3/час
|
Напор,
м
|
Цена, руб. с НДС
|
|
без рамы
|
на раме
|
|
сд16/25
|
4/3000
|
16
|
25
|
дог.
|
дог. |
|
СД 16/25 «а»
|
3/3000
|
14,5
|
20,5
|
|
СД 16/25 «б»
|
3/3000
|
13
|
17,5
|
|
СД 16/10
|
1,5/1500
|
16
|
10
|
дог. |
дог. |
|
СД 16/10 «а»
|
1,1/1500
|
14
|
8,2
|
|
СД 16/10 «б»
|
1,1/1500
|
12,5
|
6,7
|
|
СД 25/14
|
3/1500
|
25
|
14
|
дог. |
дог. |
|
СД 25/14 «а»
|
2,2/1500
|
22
|
11.5
|
|
СД 25/14 «б»
|
2,2/1500
|
20
|
9,7
|
|
СД 32/40
|
11/3000
|
32
|
40
|
дог. |
дог. |
|
СД 32/40 «а»
|
7,5/3000
|
28
|
33
|
|
СД 32/40 «б»
|
7,5/3000
|
25
|
27
|
|
СД 50/56
|
22/3000
|
50
|
56
|
дог. |
дог. |
|
СД 50/56 «а»
|
18,5/3000
|
44
|
46
|
|
СД 50/56 «б»
|
15/3000
|
40
|
39
|
|
СД 50/10
|
4/1500
|
50
|
10
|
дог. |
дог. |
|
СД 50/10 «а»
|
3/1500
|
45
|
8,3
|
|
СД 50/10 «б»
|
3/1500
|
40
|
7,0
|
|
|
|
|
|
|
|
|
СД 80/32
|
18,5/1500
|
80
|
32
|
дог. |
дог. |
|
СД 80/32 «а»
|
15/1500
|
68
|
26
|
|
СД 80/32 «б»
|
11/1500
|
62
|
22
|
|
СД 80/18
|
11/1500
|
80
|
18
|
дог. |
дог. |
|
СД 80/18 «а»
|
7,5/1500
|
70
|
15
|
|
СД 80/18 «б»
|
7,5/1500
|
63
|
13
|
|
СД 100/40
|
22/3000
|
100
|
40
|
дог. |
дог. |
|
СД100/40 «а»
|
18,5/3000
|
90
|
33
|
|
СД 100/40 «б»
|
15/3000
|
80
|
28
|
|
СД 160/45
|
37/1500
|
160
|
45
|
дог. |
дог. |
|
СД 160/45 «а»
|
30/1500
|
144
|
36
|
|
СД 160/45 «б»
|
22/1500
|
128
|
30
|
|
СД 160/10
|
11/1000
|
160
|
10
|
|
СД 160/10 «а»
|
7,5/1000
|
145
|
8,3
|
|
СД 160/10 «б»
|
7,5/1000
|
135
|
|
|
СД 250/22,5
|
37/1500
|
250
|
22,5
|
|
СД 250/22,5 «а»
|
30/1500
|
225
|
18,5
|
|
СД 250/22,5 «б»
|
22/1500
|
205
|
16
|
|
СД 450/56
|
132/1500
|
450
|
56
|
240000
|
255000
|
|
СД 450/56 «а»
|
110/1500
|
410
|
46
|
|
СД 450/56 «б»
|
90/1500
|
370
|
39
|
|
СД 450/22,5
|
75/1000
|
450
|
22,5
|
дог. |
дог. |
|
СД 450/22,5 «а»
|
55/1000
|
400
|
18,5
|
|
СД 450/22,5 «б»
|
45/1000
|
360
|
16
|
|
сд450_95-2
|
250/1500
|
450
|
95
|
дог. |
дог. |
|
СД 450/95-2 «а»
|
200/1500
|
400
|
78
|
|
СД 450/95-2 «б»
|
160/1500
|
350
|
65
|
|
СД 800/32
|
160/1000
|
800
|
32
|
290000
|
305000
|
|
СД 800/32 «а»
|
132/1000
|
720
|
26,5
|
|
СД 800/32 «б»
|
90/1000
|
580
|
22,5
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Типоразмер
насоса
|
N, кВт, /
C-1
|
Подача,
м3/час
|
Напор,
м
|
Цена,
руб. с НДС
|
|
на раме, без двигателя
|
|
СДВ80/18
|
11/1500
|
80
|
18
|
66000
|
|
СДВ160/45
|
37/1500
|
160
|
45
|
180000
|
|
СДВ250/22,5
|
37/1500
|
250
|
22,5
|
205000
|
|
СДП16/25
|
4/3000
|
16
|
25
|
88000
|
|
